对辊破碎机
对辊破碎机

       对辊式破碎机适用于在水泥,化工,电力,冶金,建材,耐火材料等工业部门破碎中等硬度的物料,如石灰石,炉渣 ,焦碳,煤等物料的中碎,细碎作业。
对辊破碎机的工作原理及结构

        1、该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

        2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

       3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

       4、为了安全,传动部分应根据实际情况自行安装安全罩。

    双辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用,尤其在建筑材料工业中生产瓜米石和绿豆沙等产品,有较一般破碎机械更优异的效果。

辊式破碎机工作时要特别注意以下事项:

       1)要加强给矿的除铁工作。非破碎物(钎头等物)掉入对辊间会损坏破碎机,以致造成停车事故。所以在破碎机前应安装除铁装置。

       2)粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。

       3)当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来,以防伤人或损坏设备。

       4)辊式破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

       5)加强对设备的检查,对设备的润滑部位要按时加油,保持设备良好的润滑状态。

对辊式破碎机主要技术参数

型号规格给料料度(mm)排料粒度(mm)生产能力(T/h)电机功率(kw)外型尺寸(长×宽×高)(mm)重量(T)
2PGΦ200×75100-40.8615525×388×3301.1
2PGΦ400×250≤252—85—10111430×1481×8161.1
2PGΦ610×400<361—2010—25221785×2365×14153.8
2PGΦ450×500≤10025-10020-5518.52260×2200×7663.8
2PGΦ600×750≤30050-12560-125222780×3065×13108.34
2PGΦ750×500<402—2015—40372720×2700×140012.25
2PGΦ900×500<403—4020—50442750×1790×206514
2PGΦ900×900

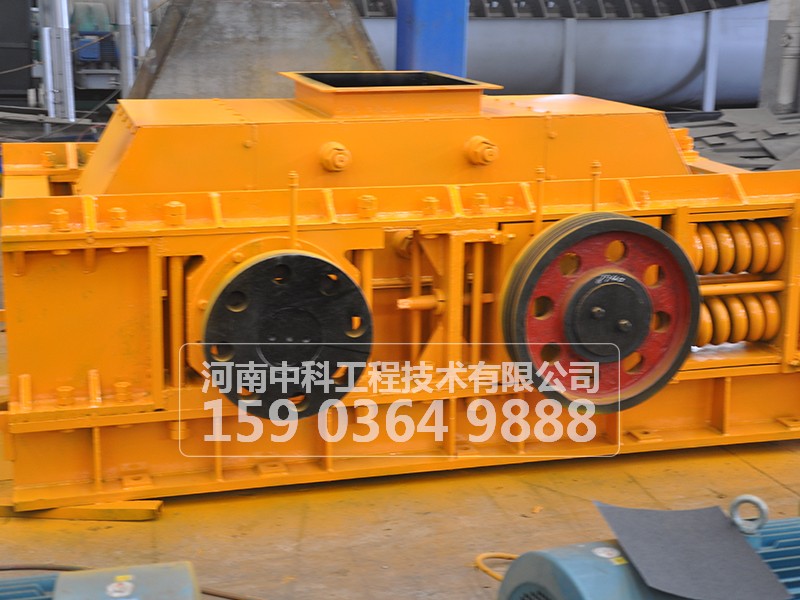

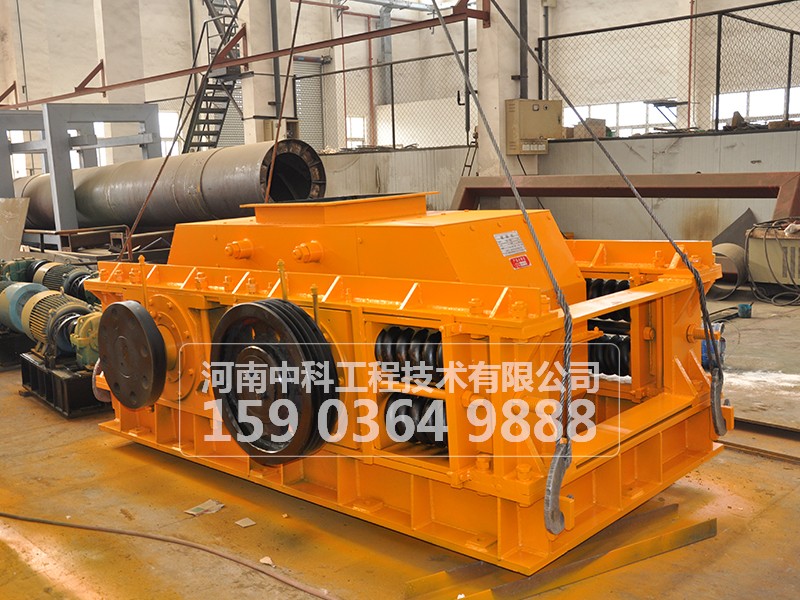

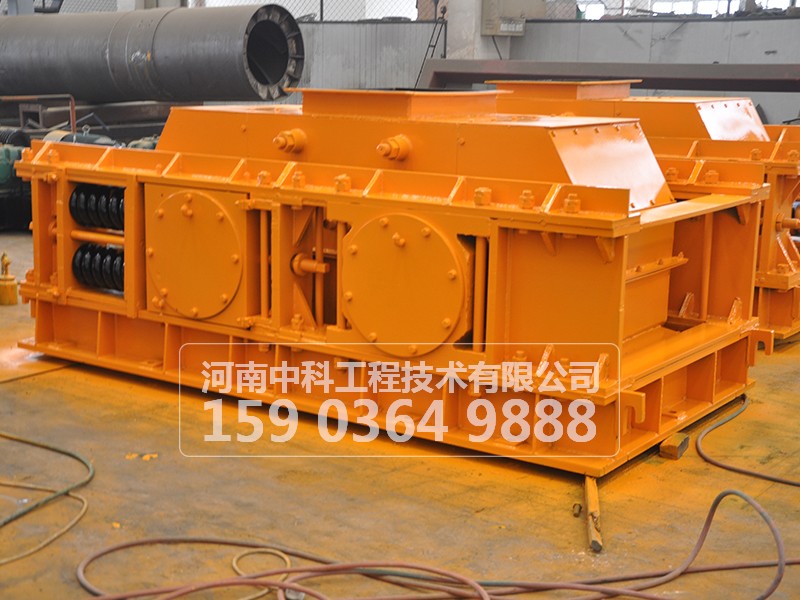

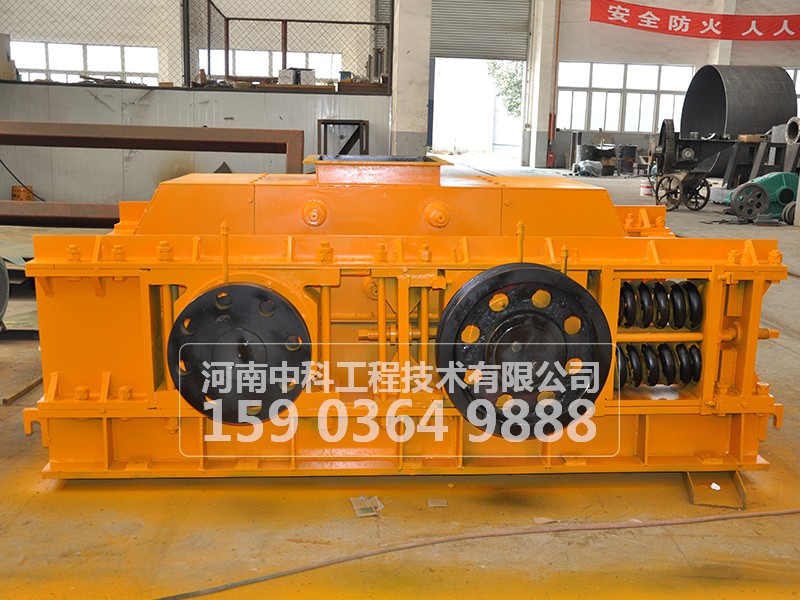

对辊破碎机图片
